云計算技術體系結構分為四層：物理資源層、資源池層、管理中間件層和SOA (Service-Oriented Architecture,面向服務的體系結構）構建層。物理資源層包括計算機、存儲器、網絡設施、數據庫和軟件等。資源池層是將大量相同類型的資源構成同構或接近同構的資源池，如計算資源池、數據資源池等。構建資源池更多的是物理資源的集成和管理工作，例如研究在一個標準集裝箱的空間如何裝下2000個服務器、解決散熱和故障節點替換的問題并降低能耗。管理中間件層負責對云計算的資源進行管理，并對眾多應用任務進行調度，使資源能夠高效、安全地為應用提供服務。SOA構建層將云計算能力封裝成標準的Web Services服務，并納入到SOA體系進行管理和使用，包括服務接口、服務注冊、服務査找、服務訪問和服務工作流等。管理中間件層和資源池層是云計算技術的最關鍵部分，SOA構建層的功能更多依靠外部設施提供。
云計算的管理中間件層負責資源管理、任務管理、用戶管理和安全管理等工作。資源管理負責均衡地使用云資源節點，檢測節點的故障并試圖恢復或屏蔽之，并對資源的使用情況進行監視統計；任務管理負責執行用戶或應用提交的任務，包括完成用戶任務映象 (Image)的部署和管理、任務調度、任務執行、任務生命期管理等；用戶管理是實現云計算商業模式的一個必不可少的環節，包括提供用戶交互接口、管理和識別用戶身份、創建 用戶程序的執行環境、對用戶的使用進行計費等；安全管理保障云計算設施的整體安全，包括身份認證、訪問授權、綜合防護和安全審計等。

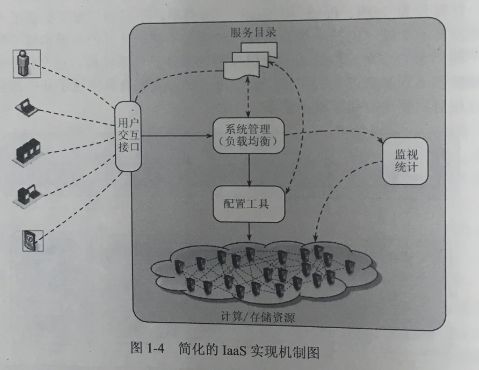

基于上述體系結構，本書以IaaS云計算為例，簡述云計算的實現機制，如圖1-4
用戶交互接口向應用以Web Services方式提供訪問接口，獲取用戶需求。服務目錄是用戶可以訪問的服務清單。系統管理模塊負責管理和分配所有可用的資源，其核心是負載均衡。配置工具負責在分配的節點上準備任務運行環境。監視統計模塊負責監視節點的運 行狀態，并完成用戶使用節點情況的統計。執行過程并不復雜，用戶交互接口允許用戶從 目錄中選取并調用一個服務，該請求傳遞給系統管理模塊后，它將為用戶分配恰當的資 源，然后調用配置工具為用戶準備運行環境。
